Conectar el PC a la TV mediante cable euroconector

Este montaje es exclusivo para TV de tubo, pues casi todas las pantallas LCD y Plasma que hay ahora en el mercado tienen entrada VGA para realizar una conexión directa.

Normalmente, la conexión del PC a una TV de tubo se hace mediante conectores S-VIDEO o de vídeo compuesto, pero puedes obtener mucha más calidad con una conexión RGB mediante euroconector.

Ten en cuenta que el objetivo de este montaje no es usar la pantalla de TV para trabajar o usar Windows de forma continuada. Está indicado para ver vídeos o jugar a emuladores.

Antes de ponernos manos a la obra, debemos asegurarnos de que nuestra TV acepta señal RGB de entrada mediante euroconector. Para ello, consultaremos el manual de la TV.

Material necesario

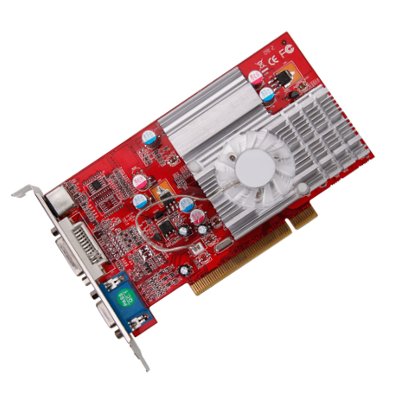

Tarjeta gráfica Radeon, a partir del modelo 7500 Ati Radeon

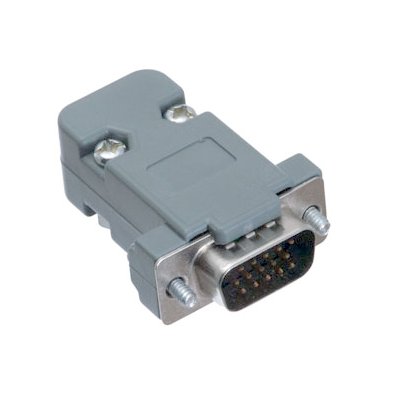

Conector VGA macho Conector VGA macho
Euroconector macho Euroconector
Conector jack 3,5 mm estéreo jack 3,5 mm

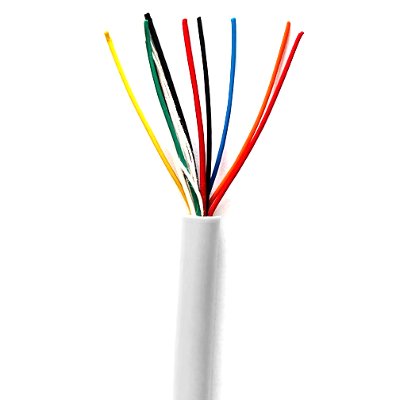

3 m de cable de al menos 12 hilos

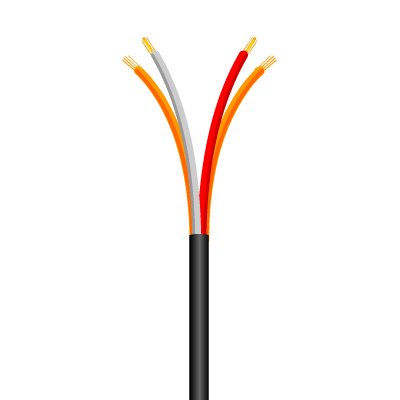

1 m de cable de audio de 2x2 hilos

Esquema del montaje

Ahí va un esquema del cable que vamos construir.

Esquema general del cable VGA-TVA

  1. PC con Ati Radeon 7500 o superior, con PowerStrip instalado
  2. Conector VGA macho
  3. Conector audio jack 3,5 mm estéreo
  4. Cable de audio 2x2
  5. Cable de 12 hilos
  6. Euroconector macho
  7. TV de tubo

Los conectores

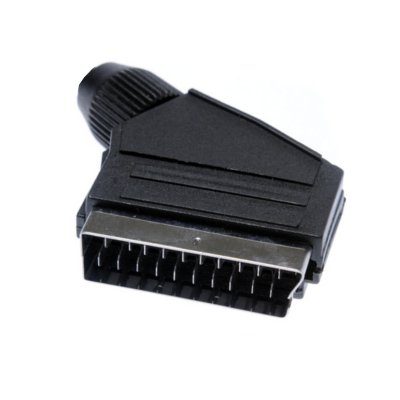

Euroconector
Euroconector Euroconector Vista donde irán soldados los cables. Correspondencia de pines con su número
Euroconector Vista exterior del conector
Conector VGA
Conector VGA conector vga Vista donde irán soldados los cables. Correspondencia de pines con su número
Vista exterior del conector VGA Vista exterior del conector

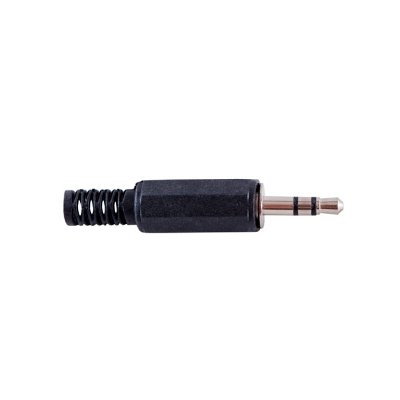

Conector de audio jack estéreo de 3,5 mm
Jack 3,5 mm estéreo

Correspondencia de pines.

  1. Izquierdo
  2. Derecho
  3. Masa

Esquema de conexiones

Conector VGA y conector audio jack 3,5 mm   Euroconector
Conector VGA 1 conecta a 15 Euroconector
2 conecta a 11
3 conecta a 7
6 conecta a 13
7 conecta a 9
8 conecta a 5
10 conecta a 17
13 conecta a 20
jack 3,5 izquierdo Izquierdo conecta a 6
jack 3,5 derecho Derecho conecta a 2
jack 3,5 masa Masa conecta a 4
Esquema final

Configurar PowerStrip

En esta sección vamos a configurar PowerStrip para poder visualizar correctamente la imagen del PC en la TV usando nuestro cable.

Al principio del proceso, debemos tener conectado el PC a un monitor de ordenador corriente.

  1. Nos bajamos la versión de prueba de PowerStrip
  2. Lo instalamos en el PC. Nos pedirá que reiniciemos, cosa que haremos.
  3. Cuando vuelva el escritorio de Windows, lanzamos PowerStrip

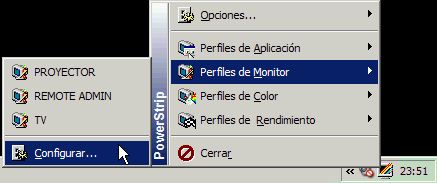

  4. Vamos al icono que hay en la barra de tareas, pulsamos botón derecho y elegimos la opción Perfiles de Monitor -> Configurar
    Paso 4

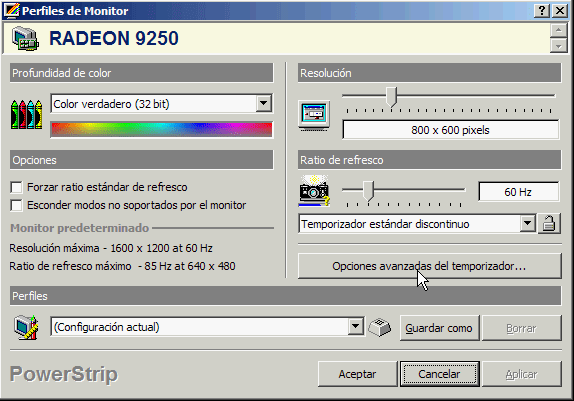

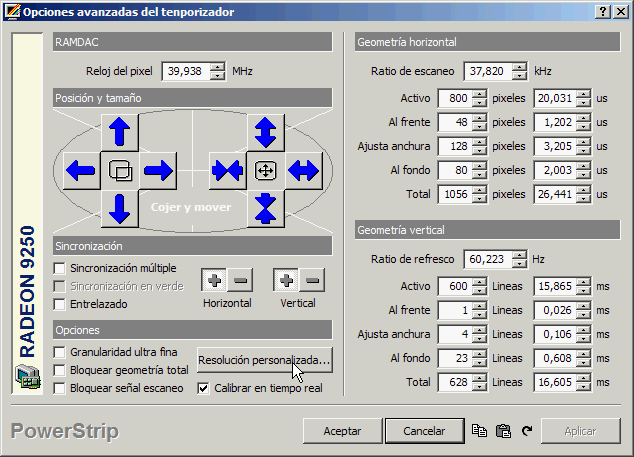

  5. En este cuadro de diálogo pulsamos en el botón Opciones avanzadas del temporizador
    Paso 5
  6. En el siguiente cuadro, pulsamos en Resolución personalizada
    Paso 6
  7. Selecciona la siguiente línea y cópiala al portapapeles 720x576=720,42,72,134,576,3,28,18,15125,41

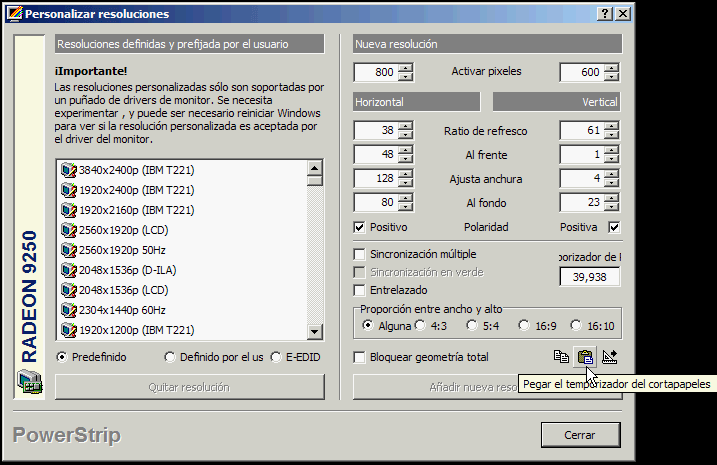

  8. Vuelve al cuadro de diálogo de PowerStrip, y pulsa el botón de Pegar
    Paso 8
  9. Pulsa el botón Añadir nueva resolución
  10. En este momento te aparecerá un cuadro de diálogo diciéndote que es necesario reiniciar. Aceptamos.
  11. Una vez reiniciado Windows, vuelve a pulsar botón derecho del ratón en el icono de PowerStrip
    Paso 11

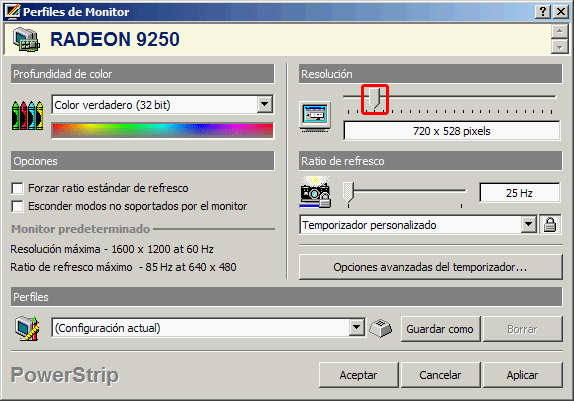

  12. En Resolución, arrastra el dial hasta la nueva resolución 720x528
    Paso 12
  13. Pulsa en Aplicar y conecta el cable a la TV. La imagen de Windows debería aparecer en nuestra TV
